สามารถใช้กับงานแบบหล่อคอนกรีตทุกชนิด ทุกขนาด เช่น

กำแพงกันดิน, กำแพงคอนกรีต (ทั้งใต้ดิน และบนดิน), ถังน้ำ,

คาน, เสา, ตอม่อ, บ่อเก็บน้ำ (ทั้งใต้ดิน และบนดิน), บ่อบำบัด

น้ำเสีย, บ่อพัก, งานหล่อคอนกรีตสำเร็จรูป และงานหล่อคอน-

กรีตทั่วไป ทุกประเภท

ระบบยึดแบบของโนโวคอน

โนโวคอน เป็นผู้ผลิตและจำหน่ายอุปกรณ์ยึดแบบทุกชนิดครบวงจร ตั้งแต่แบบทนดึงสูง

ซึ่งใช้กับงานคอนกรีตขนาดใหญ่ จนถึงแบบทนแรงดึงต่ำที่ใช้กับงานคอนกรีตขนาดเล็ก

สามารถใช้กับงานประเภทใดบ้าง

อุปกรณ์ยึดแบบและไทรอท (Tie Rod & Form Tie System)

โนโวคอน กับความหลากหลายของ

อุปกรณ์ยึดแบบ

อุปกรณ์ยึดแบบมีความหลากหลายทั้งด้านชนิดของ

การรับกำลัง และประเภทของอุปกรณ์ยึดแบบ

ซึ่งประกอบด้วย

เหล็กยึดแบบ, วิงนัท, ข้อต่อกันน้ำ, น็อตหกเหลื่ยม,

น็อตล็อค, ข้อต่อตรง, เชียร์โคน, แคล้มป์สปริง, แคล้มป์ลิ่ม,

พลาสติกโคน, ลูกปูนพลาสติก, ฯลฯ

ซึ่งใช้สำหรับเหล็กยึดแบบ ขนาดตั้งแต่ 12 – 20 มม.

(ขนาดที่นอกเหนือจากนี้ สั่งได้ตามความต้องการ)

คุณภาพ และ บริการที่รวดเร็ว

- มีการควบคุมคุณภาพ พร้อมใบรับรอง

- มีสต็อกสินค้าพร้อมบริการ

- บริการตัดตามความยาวที่ต้องการ

- บริการผลิตตามสั่ง

- บริการจัดส่งรวดเร็ว

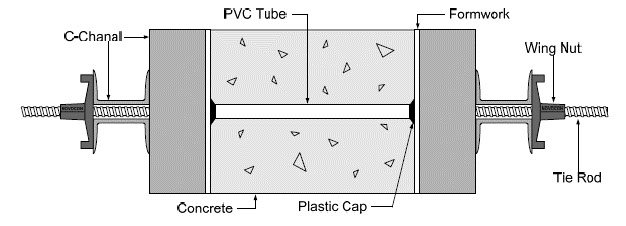

วิธีการยึดแบบด้วยระบบ Form Tie System

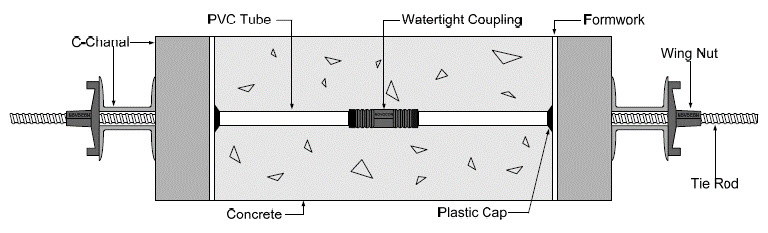

วิธีการยึดแบบผนังคอนกรีตกันน้ำ (Watertight)

รายการสินค้า (Tie Rod & Form Tie System)

รายการสินค้า

ขนาด

รูปภาพ

วัสดุ/คุณสมบัติ

กลุ่มรับแรงดึงสูง - เกลียวดิวิดัก (Hight-Strenght Group, Dywidag Thread)

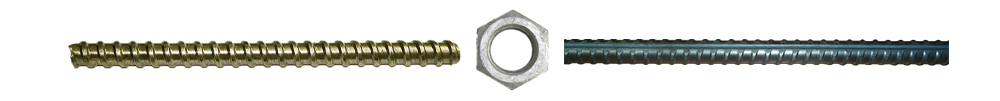

ไทรอด

เหล็กยึดแบบ FT15

(Tie Rod FT15)

เชื่อมได้

เส้นผ่าศูนย์กลาง: 15/17 มม.

ความยาวมาตรฐาน: 6.0 ม.

หรือตัดตามสั่ง

เหล็กทนแรงดึงสูง เชื่อมได้

จุดล้า 130 kN

แรงดึงสูงสุด 150 kN



ไทรอด

เหล็กยึดแบบ HS15

(Tie Rod HS15)
Self-Cleaning

เหล็กทนแรงดึงสูง ASTM A722

จุดล้า 156 kN

แรงดึงสูงสุด 190 kN

เส้นผ่าศูนย์กลาง: 15/17 มม.

ความยาวมาตรฐาน: 6.0 ม.

หรือตัดตามสั่ง

ไทรอด

เหล็กยึดแบบ HS20

(Tie Rod HS20)

Self-Cleaning

เส้นผ่าศูนย์กลาง: 20/23 มม.

ความยาวมาตรฐาน: 6.0 ม.

หรือตัดตามสั่ง

เหล็กทนแรงดึงสูง ASTM A722

จุดล้า 278 kN

แรงดึงสูงสุด 339 kN

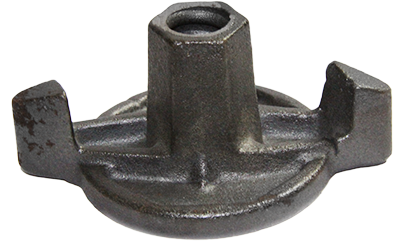

วิงนัท 35 มม. (B35)

(Wing Nut Base 35 mm)

สำหรับ Tie Rod FT15, HS15

เหล็กหล่อเหนียว  FCD45

แรงดึงสูงสุด 190 kN

ผิวธรรมชาติ

เกลียว: 15/17 มม.

หกเหลี่ยมกว้าง: 27 มม.

ขนาดฐาน/ ปีก: 35/110 มม.



วิงนัท
วิงนัท

วิงนัท 60 มม. (B60)

(Wing Nut Base 60 mm)

สำหรับ Tie Rod FT15, HS15

เกลียว: 15/17 มม.

หกเหลี่ยมกว้าง: 27 มม.

ขนาดฐาน/ ปีก: 60/110 มม.

เหล็กหล่อเหนียว  FCD45

แรงดึงสูงสุด 190 kN

ผิวธรรมชาติ

วิงนัท

วิงนัท 100 มม. (B100)

(Wing Nut Base 100 mm)

สำหรับ Tie Rod FT15, HS15

เหล็กหล่อเหนียว  FCD45

แรงดึงสูงสุด 190 kN

ผิวธรรมชาติ

เกลียว: 15/17 มม.

หกเหลี่ยมกว้าง: 27 มม.

ขนาดฐาน: 100 มม.

วิงนัท

วิงนัท D20

(Wing Nut D20)

สำหรับ Tie Rod HS20

เกลียว: 20/23 มม.

หกเหลี่ยมกว้าง: 38 มม.

ฐาน/ ปีก: 45/110 มม.

เหล็กหล่อเหนียว  FCD45

แรงดึงสูงสุด 339 kN

ผิวธรรมชาติ

วิงนัท

น็อตกลม  D20

(Spherical Nut D20)

สำหรับ Tie Rod HS20

เหล็กหล่อเหนียว  FCD45

แรงดึงสูงสุด 339 kN

ผิวธรรมชาติ

เกลียวใน: 20/23 มม.

หกเหลี่ยมกว้าง: 35 มม.

ฐานกลม: 42 มม.

ข้อต่อกันน้ำ

ข้อต่อกันน้ำ D15D

(Water Stop D15D)

สำหรับ Tie Rod FT15, HS15

ความยาว: 108 มม.

เส้นผ่าศูนย์กลางนอก: 27 มม.

จานกลาง: 65 มม.

เหล็กหล่อเหนียว FCD45

แรงดึงสูงสุด 190 kN

ผิวธรรมชาติ

น็อตหกเหลี่ยม CN15

(Check Nut CN15)

สำหรับ Tie Rod FT15, HS15

เหล็กหล่อเหนียว  FCD 45

แรงดึงสูงสุด 90 kN

ผิวธรรมชาติ

เกลียว: 15/17 มม.

ความยาว: 25 มม.

หกเหลี่ยมกว้าง: 30 มม.

น็อตหกเหลี่ยม HN15

(Hex Nut HN15)

สำหรับ Tie Rod FT15, HS15

เกลียว: 15/17 มม.

ความยาว: 50 มม.

หกเหลี่ยมกว้าง: 30 มม.

เหล็กหล่อเหนียว FCD 45

แรงดึงสูงสุด 190  kN

ผิวธรรมชาติ

น็อตเชื่อมได้ WN15

(Weldable Nut WN15)

สำหรับ Tie Rod FT15, HS15

เหล็กคาร์บอน เชื่อมได้

แรงดึงสูงสุด 190  kN

ผิวธรรมชาติ

เกลียว: 15/17 มม.
ความยาว: 50 มม.

หกเหลี่ยมกว้าง: 30 มม.



น็อตหกเหลี่ยม HN20

(Hex Nut HN20)

สำหรับ Tie Rod HS20

เกลียว: 20/23 มม.
ความยาว: 65 มม.

หกเหลี่ยมกว้าง: 36 มม.

เหล็กหล่อเหนียว FCD 45

แรงดึงสูงสุด 339  kN

ผิวธรรมชาติ

น็อตเชื่อมได้ D20

(Weldable Hex Nut D20)

สำหรับ Tie Rod HS20

เหล็กคาร์บอน เชื่อมได้

แรงดึงสูงสุด 339  kN

ผิวธรรมชาติ

เกลียว: 20/23 มม.
ความยาว: 65 มม.

หกเหลี่ยมกว้าง: 38 มม.

ข้อต่อตรง D15

(Coupler D15)

สำหรับ Tie Rod FT15, HS15

เกลียว: 15/17 มม.
ความยาว: 90 มม.

หกเหลี่ยมกว้าง: 30 มม.

เหล็กคาร์บอน เชื่อมได้

แรงดึงสูงสุด 190 kN

ผิวธรรมชาติ

ข้อต่อตรง D20

(Coupler D20)

สำหรับ Tie Rod HS20

เหล็กหล่อเหนียว FCD45

แรงดึงสูงสุด 339 kN

ผิวธรรมชาติ

เกลียว: 20/23 มม.
ความยาว: 142 มม.

หกเหลี่ยมกว้าง: 36 มม.

กลุ่มรับแรงดึงปานกลาง (Medium-Strength Group)

ไทรอด

เหล็กยึดแบบ NV15

(Tie Rod NV15)

Self-Cleaning



เกลียว: 15/17 มม. (LH)

ความยาวมาตรฐาน: 6.0 ม.

หรือตัดตามสั่ง

เหล็กทนแรงดึงสูง เชื่อมได้

จุดล้า 104 kN

แรงดึงสูงสุด 124 kN

วิงนัท

วิงนัท NV15

(Wing Nut NV15)

สำหรับ Tie Rod NV15

เหล็กหล่อเหนียว FCD 45

แรงดึงสูงสุด 110 kN

ผิวธรรมชาติ

เกลียว: 15/17 มม.  (LH)

หกเหลี่ยมกว้าง: 25 มม.

ขนาดฐาน: 60/100 มม.

วิงนัท

ข้อต่อกันน้ำ NV15

(Watertight Coupling NV15)

สำหรับ Tie Rod NV15

ความยาว: 95 มม.

เส้นผ่าศูนย์กลางนอก: 30 มม.

จานกลาง: 60 มม.

เหล็กหล่อเหนียว FCD 45

แรงดึงสูงสุด 110 kN

ผิวธรรมชาติ

น็อตหกเหลี่ยม NV15

(Hex Nut NV15)

สำหรับ Tie Rod NV15



เหล็กหล่อเหนียว FCD 45

แรงดึงสูงสุด 124  kN

ผิวธรรมชาติ

เกลียว: 15/17 มม. (LH)
ความยาว: 40 มม.

หกเหลี่ยมกว้าง: 27 มม.

วิงนัท
วิงนัท

น็อตเชื่อมได้ NV15

(Weldable Nut NV15)

สำหรับ Tie Rod NV15

เกลียว: 15/17 มม. (LH)
ความยาว: 40 มม.

หกเหลี่ยมกว้าง: 27 มม.

เหล็กหล่อเหนียว FCD 45

แรงดึงสูงสุด 124  kN

ผิวธรรมชาติ

กลุ่มรับแรงดึงต่ำ (Low-Strength Group)

ไทรอด

เหล็กยึดแบบ LS12

(Tie Rod LS12)

เกลียวกลม (หรือเกลียวเชือก)

เหล็กคาร์บอน เชื่อมได้

จุดล้า 22 kN

แรงดึงสูงสุด 32 kN

เส้นผ่าศูนย์กลาง: 10/12 มม.

ความยาวมาตรฐาน: 3.0 ม.

หรือตัดตามสั่ง

ไทรอด

เหล็กยึดแบบ LS15

Tie Rod LS15

(เกลียวละเอียด)

เส้นผ่าศูนย์กลาง: 15/17 มม.

ความยาวมาตรฐาน: 6.0 ม.

หรือตัดตามสั่ง

เหล็กคาร์บอน เชื่อมได้

จุดล้า 70 kN

แรงดึงสูงสุด 90 kN

น็อตหกเหลี่ยม LS12

(Nut LS12)

สำหรับ Tie Rod LS12

เหล็กคาร์บอน เชื่อมได้

แรงดึงสูงสุด  40  kN

ชุบซิ้งค์

ความยาว: 25 มม.

หกเหลี่ยมกว้าง: 22 มม.

น็อตหกเหลี่ยม LS15

(Nut LS15)

สำหรับ Tie Rod LS15

ความยาว: 40 มม.

หกเหลี่ยมกว้าง: 30 มม.

เหล็กคาร์บอน เชื่อมได้

แรงดึงสูงสุด  90  kN

ผิวธรรมชาติ

วิงนัท LS12

(Wing Nut LS12)

สำหรับ Tie Rod LS12

เหล็กหล่อเหนียว FCD 45

แรงดึงสูงสุด 40 kN

ผิวธรรมชาติ

เกลียว: 10/12 มม.

หกเหลี่ยมกว้าง: 21 มม.

ขนาดฐาน: 50/72 มม.

วิงนัท LS15

(Wing Nut LS15)

สำหรับ Tie Rod LS15

เกลียว: 15/17 มม.

หกเหลี่ยมกว้าง: 29 มม.

ฐาน/ ปีก: 75/110   มม.

เหล็กหล่อเหนียว FCD 45

แรงดึงสูงสุด 90 kN

ผิวธรรมชาติ

ข้อต่อกันน้ำ LS15DT

(Watertight Coupling LS15DT)

สำหรับ Tie Rod LS15

เหล็กหล่อเหนียว FCD 45

แรงดึงสูงสุด 90 kN

ผิวธรรมชาติ

ความยาว: 95 มม.

เส้นผ่าศูนย์กลางนอก: 30 มม.

จานกลาง: 60 มม

ข้อต่อกันน้ำ LS15D

(Water Stop LS15D)

สำหรับ Tie Rod LS15

ความยาว: 118 มม.

เส้นผ่าศูนย์กลางนอก: 30 มม.

จานกลาง: 63 มม.

เหล็กหล่อเหนียว FCD 45

แรงดึงสูงสุด 90 kN

ผิวธรรมชาติ

อุปกรณ์ยึดแบบอื่นๆ (Other Accessories)

แคล้มป์สปริง

(Spring Clamp)

สำหรับล็อคเหล็กยึดแบบ

ทำจากเหล็กเหนียว

สปริงที่มีความคงทนสูง

ชุบสีหรือสังกะสี

ใช้ได้กับเหล็กเส้น

ขนาด Φ 6-12 มม.

แคล้มป์ลิ่ม

(Wedge Clamp)

สำหรับล็อคเหล็กยึดแบบ

ใช้ได้กับเหล็กเส้น

ขนาด Φ 6-12 มม.

เหล็กหล่อเหนียว  FCD 45

ผิวเคลือบสี

อุปกรณ์เร่งแคล้มป์สปริง

(Spring Tensioner)

ใช้สำหรับแคล้มป์สปริง

เหล็กเหนียว กำลังสูง

ผิวชุบสังกะสี

ใช้ได้กับเหล็กเส้น

ขนาด Φ 6-12 มม.



อุปกรณ์เร่งแคล้มป์ลิ่ม

(Wedge Tensioner)

ใช้สำหรับแคล้มป์ลิ่ม

ใช้ได้กับเหล็กเส้น

ขนาด Φ 6-12 มม.

โครงเหล็กหล่อ

ผิวเคลือบสี

โคนเหล็กปลายบาน

(Steel Cone-Bail Type)

For Tie Rod FT15, HS15

เหล็กคาร์บอน

ชุบสังกะสี

ใช้กับ Tie Rod Φ15/17 มม.

L = 75, 100 มม.

เพลทเหล็ก (แบบเรียบ)

(Flat Steel Plate)

ขนาด 100 x 100 x 6,

100 x 100 x 8,

120 x 120 x 10,

150 x 150 x 12,

150 x 150 x 15

เหล็กเกรด SS400

หรือ  A36

ผิวธรรมดา หรือ ชุบสังกะสี

พลาสติกโคนกั้นแบบ

(Formwork Spacer)

สำหรับ Tie Rod Dia

15-17 มม.

PVC

ความยาว 90-250 มม.

เส้นผ่าศูนย์กลางใน 18 มม.

เส้นผ่าศูนย์กลางนอก 38-60 มม.

Plastic Cap

 พลาสติกแคพ

(Plastic Cap 22 NA)

สำหรับ Tie Rod

Φ15-17 มม.

ความยาว 27 มม.

เส้นผ่าศูนย์กลางใน 22 มม.

ฐานนอก 43 มม.

PVC

ลูกปูน

ลูกปูนกลม

(Wheel Spacer)

ใช้กับเหล็กยืน (แนวตั้ง)

PVC

ใช้กับ Concrete Cover

ตั้งแต่ 20-50 มม.

ขนาดเหล็ก Φ6 – 25 มม.

ลูกปูนตั้ง

ลูกปูนตั้ง

(Concrete Spacer)

ใช้กับเหล็กนอน

ใช้กับ Concrete Cover

ตั้งแต่ 20-70 มม.

ขนาดเหล็ก Φ6 – 25 มม

PVC

เชฟตี้แคป

(Safety Cap)

ใช้ปิดปลายเหล็กเสริมคอนกรีต

PVC

ใช้กับเหล็กเสริมคอนกรีต

ขนาดเหล็ก Φ6 -32 มม.
